Трубопровод начинается со среза: почему точность обработки трубы определяет надежность всей конструкции

Качество реза трубы напрямую определяет прочность сварного шва и долговечность всего трубопровода: неровный или деформированный срез увеличивает зазор стыка, снижает глубину провара и создает очаги концентрации напряжений. Этот принцип актуален для любых инженерных коммуникаций – от магистральных газопроводов до локальных водоводов промышленных предприятий.

В Иркутской области протяженность трубопроводной инфраструктуры исчисляется тысячами километров. Газо- и нефтепроводы, системы водоснабжения промышленных узлов, теплотрассы крупных городов – все это объекты, где цена ошибки при монтаже измеряется не только деньгами, но и безопасностью. Именно поэтому требования к первичной обработке труб здесь не менее строгие, чем на федеральных объектах.

Что происходит, если срез неточный

Сварное соединение – наиболее уязвимое место любого трубопровода. Его качество закладывается еще до того, как сварщик касается электрода металла. Геометрия торца трубы задает условия, в которых будет формироваться шов.

При ручной резке болгаркой или газовым резаком отклонение плоскости торца от перпендикуляра нередко достигает 2–4 миллиметров. Это может казаться незначительным, но при диаметре трубы 100–300 мм такое отклонение приводит к неравномерному зазору по периметру стыка. Часть шва проваривается глубже, часть – поверхностно. В итоге соединение теряет расчетную прочность уже на этапе монтажа.

Дополнительный риск – термическая зона влияния при газовой резке. Металл вблизи реза перегревается, его структура изменяется: снижается пластичность, появляются микротрещины. Сварщику приходится либо удалять поврежденный слой механически, либо работать с потенциально ослабленным материалом. Оба варианта увеличивают трудозатраты и снижают надежность соединения.

Допуски и нормы: что требует ГОСТ

Российские стандарты в области трубопроводного строительства регламентируют допустимые отклонения при подготовке торцов. Согласно действующим нормам для стальных трубопроводов, перпендикулярность реза должна укладываться в 1–2 мм в зависимости от диаметра и рабочего давления системы. Шероховатость поверхности реза также нормируется – особенно на объектах с повышенными требованиями к коррозионной стойкости.

На практике строительные организации нередко ориентируются на визуальный контроль, пренебрегая инструментальным. Это системная проблема, особенно заметная при работе на удаленных объектах – буровых площадках, вахтовых поселках, линейных участках газопроводов в Сибири. Привлечение высококвалифицированного персонала и контроль каждой операции в полевых условиях экономически затруднены.

Именно здесь автоматизированные методы резки начинают вытеснять ручной труд – не как технологическая мода, а как практический ответ на требования нормативной базы.

Лазерная резка в промышленной среде: точность вместо допусков

Автоматизированная резка металла развивается по нескольким направлениям: плазменная, гидроабразивная, лазерная. Каждая технология имеет свою область применения, однако в сегменте точной обработки трубного проката лазерная резка занимает лидирующее положение по совокупности параметров.

Ключевые преимущества лазерной технологии применительно к трубопроводным работам:

• Точность реза в диапазоне ±0,1–0,3 мм обеспечивает минимальный и равномерный зазор по всему периметру стыка. Сварщик получает геометрически корректную подготовку под шов без дополнительной зачистки.
• Отсутствие термической деформации металла по краю реза. Лазерный луч воздействует локально: зона нагрева составляет доли миллиметра, металл за пределами реза не изменяет своей структуры.
• Стабильность результата. Станок воспроизводит заданные параметры реза независимо от квалификации оператора, усталости персонала или условий на объекте. Это особенно важно при серийной обработке однотипных элементов.
• Сокращение производственного цикла. Автоматизированная установка обрабатывает трубу быстрее ручного резчика, при этом исключает необходимость повторной доводки торца.

На производственных участках, где объем трубных заготовок исчисляется сотнями погонных метров в смену, переход на лазерную резку окупается за счет снижения брака и сокращения доли ручного труда при подготовке соединений.

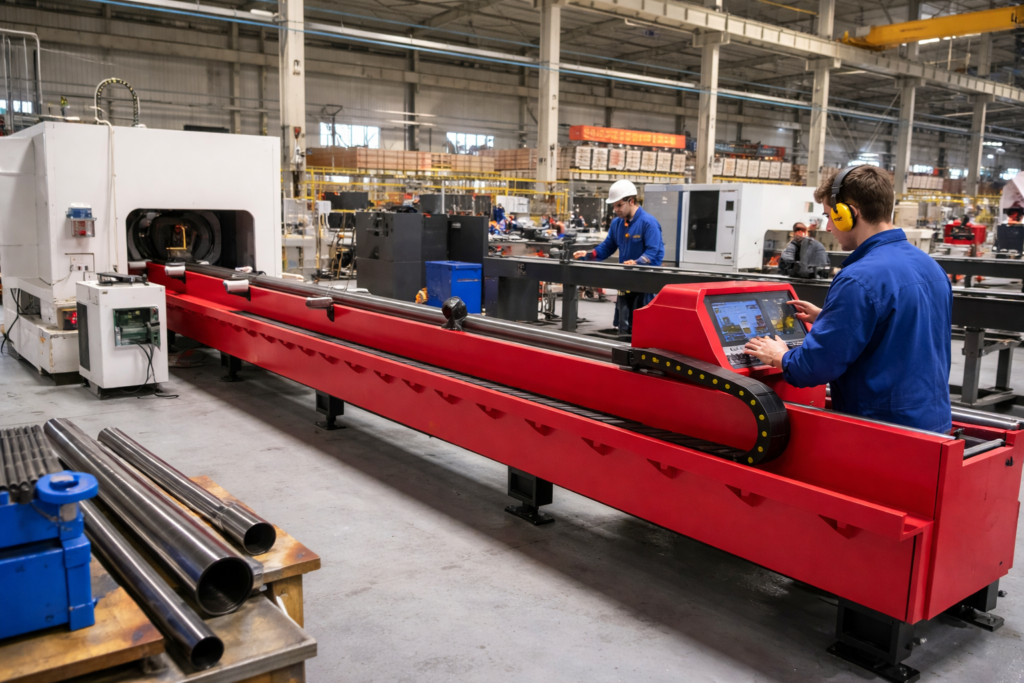

Оборудование для резки труб: что используется на российских объектах

Для автоматизированной резки труб в промышленных условиях применяются специализированные установки – лазерные труборезы, которые обеспечивают точность реза в десятые доли миллиметра и исключают термическую деформацию металла по краю. Наряду с труборезами на производствах используются и универсальные лазерные станки по металлу – для раскроя листового проката и изготовления фланцев, переходников и других сопутствующих элементов трубопроводных систем. Выбор конкретной установки зависит от диаметра трубы, толщины стенки и объема производства – подробнее об этом в статье о критериях подбора труборезного оборудования. Российские поставщики такого оборудования, в частности Lasercut, фиксируют устойчивый спрос со стороны предприятий промышленных регионов – в том числе сибирских.

После 2022 года структура поставок лазерного оборудования на российский рынок существенно изменилась. Европейские и японские бренды ушли или ограничили присутствие; их место заняли производители из Китая, а также расширившийся сегмент отечественной сборки на импортных комплектующих. Параллельно вырос спрос на сервисное обслуживание уже установленного парка оборудования – компании стремятся продлить ресурс имеющихся станков в условиях ограниченного импорта.

Для регионов с развитой добывающей и перерабатывающей промышленностью – к которым относится и Иркутская область – вопрос оснащения предприятий современным оборудованием для обработки металла стоит особенно остро. Логистическое плечо от центральных поставщиков до сибирских объектов увеличивает сроки поставки, поэтому местные производственные базы, оснащенные собственными станками, получают конкурентное преимущество при работе на региональных инфраструктурных проектах.

От заготовки до готового соединения: технологическая цепочка

Качество трубопроводной системы формируется на каждом этапе технологической цепочки. Точный рез – это не финальная операция, а отправная точка для всех последующих: разделки кромок, сборки стыка, сварки, контроля качества шва.

Современные производственные участки, ориентированные на трубопроводные работы, выстраивают процесс следующим образом: входной контроль трубного проката – механическая или лазерная резка в размер – разделка торцов (фаскоснятие) при необходимости – сборка на стеллаже или позиционере – сварка – ультразвуковой или радиографический контроль шва. Каждый шаг зависит от точности предыдущего.

Переход к автоматизированной резке позволяет сократить количество переделок на этапе сборки и снизить нагрузку на сварщиков, которые в противном случае вынуждены компенсировать геометрические погрешности заготовок за счет технических приемов при наложении шва. Это не только влияет на производительность, но и снижает риск человеческого фактора в наиболее ответственной части процесса.

Итог

Надежность трубопровода определяется не только маркой стали и квалификацией сварщика. Она начинается с первой операции – подготовки торца трубы. Точный, чистый срез без тепловых деформаций создает условия для качественного сварного шва, который прослужит весь расчетный срок без аварийных утечек и внепланового ремонта.

Развитие лазерных технологий обработки металла сделало этот стандарт доступным не только для крупных машиностроительных заводов, но и для монтажных организаций, производственных баз и сервисных предприятий, работающих непосредственно в регионах. Для Иркутской области с ее масштабными инфраструктурными проектами и суровыми климатическими условиями эксплуатации это направление приобретает особую практическую значимость.
